Станция геолого-технологических исследований компьютеризованная «РАЗРЕЗ-2В»

Станция геолого-технологических исследований нефтегазовых скважин «РАЗРЕЗ-2В» предназначена для автоматизированного сбора, обработки, отображения, документирования и интерпретации технологической и геологической информации в процессе проводки вертикальных, наклонно-направленных и горизонтальных скважин, бурящихся на нефть и газ.

Решаемые задачи

Геологические

  • Литологическое расчленение разреза.
  • Выделение пластов-коллекторов.
  • Определение характера насыщения пластов-коллекторов.
  • Оценка фильтрационно-емкостных свойств пластов-коллекторов.
  • Выявление реперных горизонтов.

Технологические

  • – Раннее обнаружение газонефтеводопроявлений и поглощений при бурении.
  • – Оптимизация процесса углубления скважины.
  • – Выбор и поддержание рационального режима бурения с контролем отработки долот.
  • – Контроль гидродинамических давлений в скважине.
  • – Контроль пластовых и поровых давлений, прогнозирование зон АВПД и АВПоД.
  • – Диагностика предаварийных ситуаций в реальном масштабе времени.

Информационные задачи

  • – Передача по требованию заказчика получаемой информации по каналам связи.
  • – Сбор, обработка и накопление геолого-технологической информации в базе данных для ее дальнейшего использования.

Экономические задачи

  • Обеспечение наиболее экономичного режима проводки скважин.
  • Снижение стоимости метра проходки.
  • Сокращение сроков строительства скважины.

Станция геолого-технологических исследований «РАЗРЕЗ-2В»
с комплектом оборудования ГТИ

БЛОК-КОНТЕЙНЕР
ЗДАНИЕ МОБИЛЬНОЕ С КОМПЛЕКТОМ ОБОРУДОВАНИЯ ЖИЗНЕОБЕСПЕЧЕНИЯ


Габаритные размеры:
Длина — 6058мм; Ширина — 2438мм; Высота — 2896мм

СЛУЖЕБНОЕ ПОМЕЩЕНИЕ
ДЛЯ РАЗМЕЩЕНИЯ НА МОРСКИХ НЕФТЯНЫХ ПЛАТФОРМАХ


Габаритные размеры:
Длина — 6058мм; Ширина — 2438мм; Высота — 2896мм

ПРИМЕЧАНИЕ:
Станции ГТИ могут размещаться по согласованию с заказчиком, кроме 20ft контейнеров, приведенных выше, в контейнерах 30 ft и 40 ft, соответственно меняются и габариты
Длина — 9000мм (12000); Ширина — 2438мм; Высота — 2896мм

Базовый прицеп-фургон с комплектом оборудования жизнеобеспечения


Габаритные размеры:
Длина — 7200мм (8000); Ширина — 2500мм; Высота — 3300мм

Станция ГТИ «Разрез-2» нашла широкое применение в практике работ многих производственных предприятий в России и странах ближнего зарубежья. С 1995 года выпущено более 470 станций.
Станция ГТИ «Разрез-2» является важнейшим звеном технологии интегрированных исследований бурящихся скважин.

Технология интегрированных исследований обеспечивает:

  • Контроль и регистрацию технологических параметров бурения.
  • Контроль фактической траектории забоя скважины для управления ее проводкой.
  • Измерение геофизических параметров разреза скважин с помощью автономных приборов и приборов с телеметрическим каналом связи.
  • Изучение геологических параметров шлама и керна при бурении.
  • Изучение промывочной жидкости, газосодержания и компонентного состава пластовых газов.
  • Контроль за подготовкой скважины и спуском обсадных колонн.
  • Контроль параметров технологических процессов цементирования и опрессовок.
  • Накопление всей полученной информации в единой базе данных «WellBase» для обеспечения решения геологических и технологических задач при бурении горизонтальных скважин и горизонтальных боковых стволов.
  • Импорт и экспорт информации с использованием спутниковых и других каналов связи.

С 2011 года компания освоила новый полностью взрывозащищенный цифровой комплекс СГТИ «Разрез-2В» с расширенными функциональными возможностями, а именно:

  • Гибкое конфигурирование комплекса на уровне производителя по требованиям заказчика, позволяющее проводить подключение терминальных устройств, как в соответствии с требованиями цифровой техники, так и традиционно, что присуще аналоговой технике.
  • Возможность построения сетей подключения терминальных устройств по вариантам:

По структурным требованиям

  • Терминальное устройство — Блок распределительный — Блок управления (УСО) — ПК.
  • Терминальное устройство — Устройство сбора информации (УСО) — ПК.
  • Комбинированная система подключения.

По подключениям

  • Линейное или лучевое — по датчику на луч (подключение на УСО, присущее аналоговым системам).
  • Линейное — через распределительные устройства (Коробка распределительная или блок распределительный с возможностью оцифровки аналоговых сигналов различных типов и обеспечением питания оконечных устройств (датчиков или иных, например, пульта бурильщика).
  • Комбинированное подключение.

По типу сигналов с оконечных устройств ( Датчиков)
Цифровой сигнал

  • RS-485 (Стандартный)
  • RS-485 (Компания ООО НПК «Геоэлектроника сервис» (ГЭЛС)
  • 1-Wire
  • RS-232

Аналоговый сигнал

  • 4 — 20 мА
  • 0 — 10 В
  • 0 — 5 В
  • 0 — 300 мВ

Комбинированные сигналы
По типу питания оконечных устройств

  • Питание 7,5….27В
  • Однополярное
  • Двуполярное

В связи с тем, что комплекс находится в зависимости от всех перечисленных факторов и технологических особенностей применяемого оборудования, компания имеет возможность адаптировать комплекс согласно требованиям заказчика в кратчайшие сроки.
Разработчиками ведется постоянная работа по расширению функциональных возможностей станции и совершенствованию технологических средств.
Компания готова к проведению научно-исследовательских работ НИР с завершением опытными конструкторскими разработками ОКР.

ООО НПК «Геоэлектроника сервис» имеет опыт разработки служебных помещений для работы во взрывоопасных зонах и на морских платформах с маркировкой взрывозащиты 1Ех pх IIB T6 Gb X.

Мобильная метрологическая лаборатория ГТИ (ММЛ ГТИ)

mml

ММЛ ГТИ - комплекс, относящийся к классу измерительных систем ИС-1 в соответствии с ГОСТ 8.596-2002. Лаборатория, дополняет группу серийно-выпускаемых комплексов Станция
геолого-технологических исследований компьютеризированная ”Разрез-2” и ”Разрез-2В” (СГТИ ”Разрез-2” и СГТИ ”Разрез-2В”).

Место применения лаборатории:

Буровые установки различных типов, где используются станции ГТИ.

Назначение:

Для метрологического обеспечения (калибровки) измерительных каналов (ИК) станций ГТИ различных типов с использованием цифровых и аналоговых датчиков в местах их эксплуатации в диапазонах измерений ИК по ГОСТ Р 53375 «Скважины нефтяные и газовые. Геолого-технологические исследования. Общие требования». Лаборатория эксплуатируется метрологическими (калибровочными) службами предприятий.

Оборудование ММЛ ГТИ:

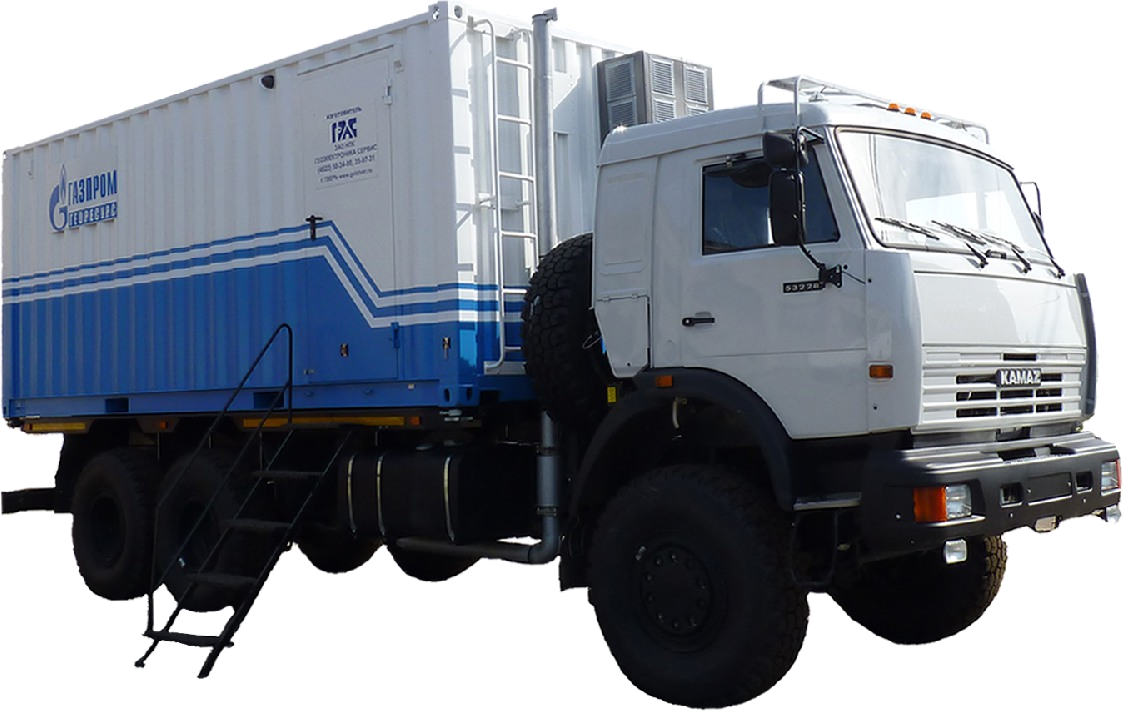

Размещается в блок-контейнере на базе морского пылевлагозащищённого контейнера и транспортируется контейнеровозом на базе автомобиля КАМАЗ по дорогам общего пользования и в условиях бездорожья. ММЛ ГТИ обеспечивает калибровку ИК станций ГТИ по основным видам измерений: - измерения механических величин;
- измерения параметров потока, расхода, уровня, объёма веществ;
- измерения давления;
- измерения физико-химического состава и свойств веществ;
- теплофизические и температурные измерения;
- измерения электротехнических и магнитных величин.

Методики калибровки измерительных каналов станций ГТИ

Климатическое исполнение: для работы во всех климатических зонах в соответствии с ГОСТ 16350-80 и относятся к климатическому исполнению категории размещения 1 по ГОСТ 15150-69.

МК.ВЭТ.01-13. Методика калибровки каналов измерений плотности бурового раствора (МК-ММЛГТИ-3118-01-2013)

МК.ВЭТ.02-13. Методика калибровки каналов измерений крутящего момента на роторе (МК-ММЛГТИ-2826-01-2013)

МК.ВЭТ.03-13. Методика калибровки каналов измерений расхода бурового раствора (МК-ММЛГТИ-2901-01-2013)

МК.ВЭТ.04-13. Методика калибровки каналов измерений уровня бурового раствора (МК-ММЛГТИ-2971-01-2013)

МК.ВЭТ.05-13. Методика калибровки каналов измерений избыточного давления (МК-ММЛГТИ-3042-01-2013)

МК.ВЭТ.06-13. Методика калибровки каналов измерений веса на крюке (МК-ММЛГТИ-2811-01-2013)

МК.ВЭТ.07-13. Методика калибровки каналов измерений электропроводности бурового раствора (МК-ММЛГТИ-3182-01-2013)

МК.ВЭТ.08-13. Методика калибровки каналов измерений температуры бурового раствора (МК-ММЛГТИ-3201-01-2013)
